Onderdelen volgens onderliggende bouwgroepen:
Uw machine: STENENROOIER CS 150 CS 150 Wijzigen ▸

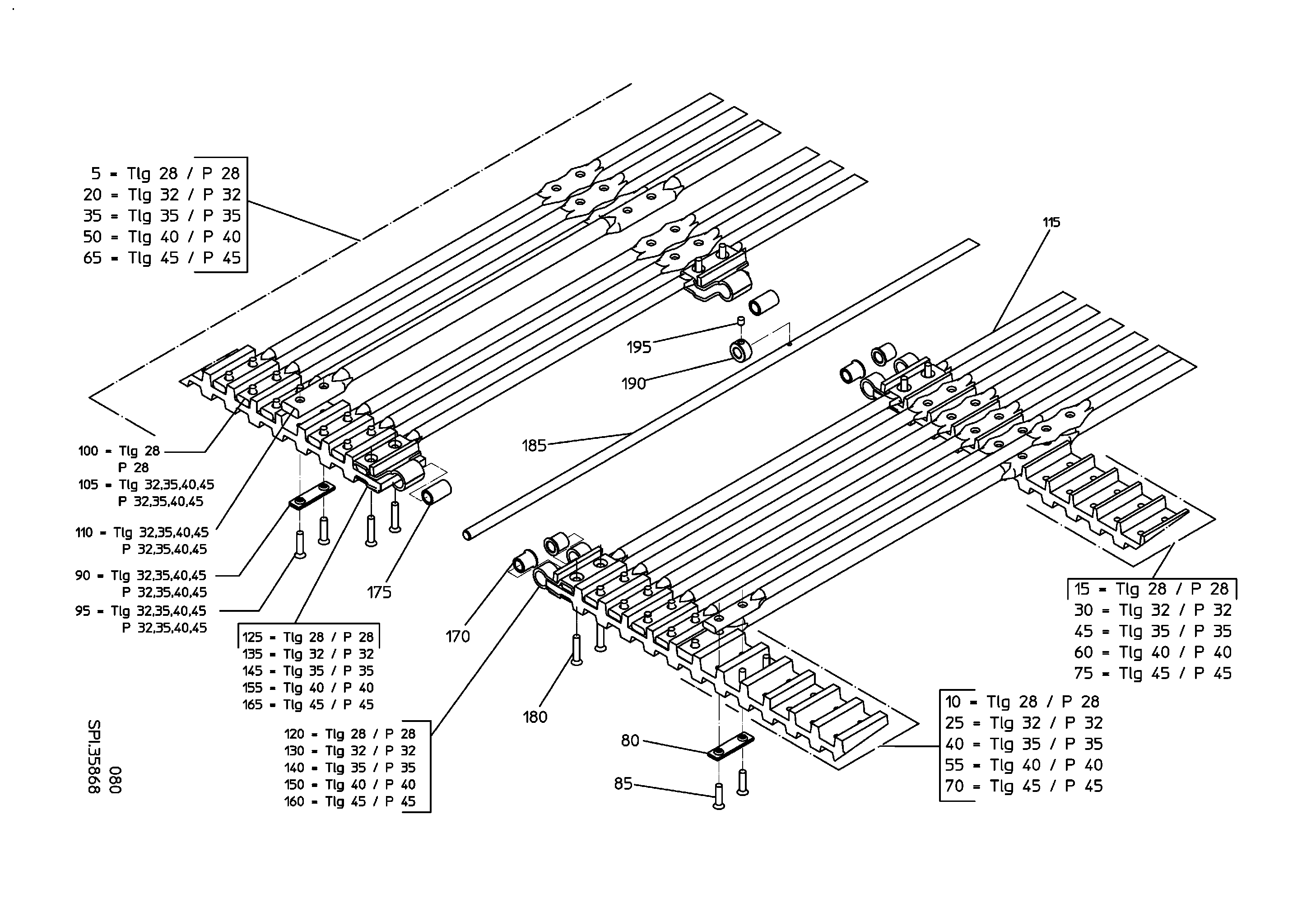

Tekening onderliggende bouwgroep
▸ Gekozen bouwgroep:
Gekozen onderliggende bouwgroep
Onderdelen in de onderliggende bouwgroep
INTAKE WEB 1463-85-28 CW150
Aantal in de bouwgroep:
1 Stuk / Pos. 5
OB/CB 84SCA-HIGH 60/28
Aantal in de bouwgroep:
2 Stuk / Pos. 15
MAIN WEB 32/1459/2389
Aantal in de bouwgroep:
1 Stuk / Pos. 20
BT DCA-H 0/32X73
Aantal in de bouwgroep:
2 Stuk / Pos. 25
BT DCA-H 0/32X73
Aantal in de bouwgroep:
2 Stuk / Pos. 30
MAIN WEB 35/1459/2408
Aantal in de bouwgroep:
1 Stuk / Pos. 35
BT DCA-H 60/35X67
Aantal in de bouwgroep:
2 Stuk / Pos. 40
CENTRE BELT 67DCA-HIGH 60/35
Aantal in de bouwgroep:
2 Stuk / Pos. 45
MAIN WEB 40/1459/2392
Aantal in de bouwgroep:
1 Stuk / Pos. 50
BT DCA-H 60/40X58
Aantal in de bouwgroep:
2 Stuk / Pos. 60
INTAKE WEB 1463-53-45 CW150
Aantal in de bouwgroep:
1 Stuk / Pos. 65
OB 51DCA-H 60/45
Aantal in de bouwgroep:
2 Stuk / Pos. 70
CB 51DCA-H 60/45
Aantal in de bouwgroep:
2 Stuk / Pos. 75
COUNTER-SUNK RIVET 6X24
Aantal in de bouwgroep:
1 Stuk / Pos. 85

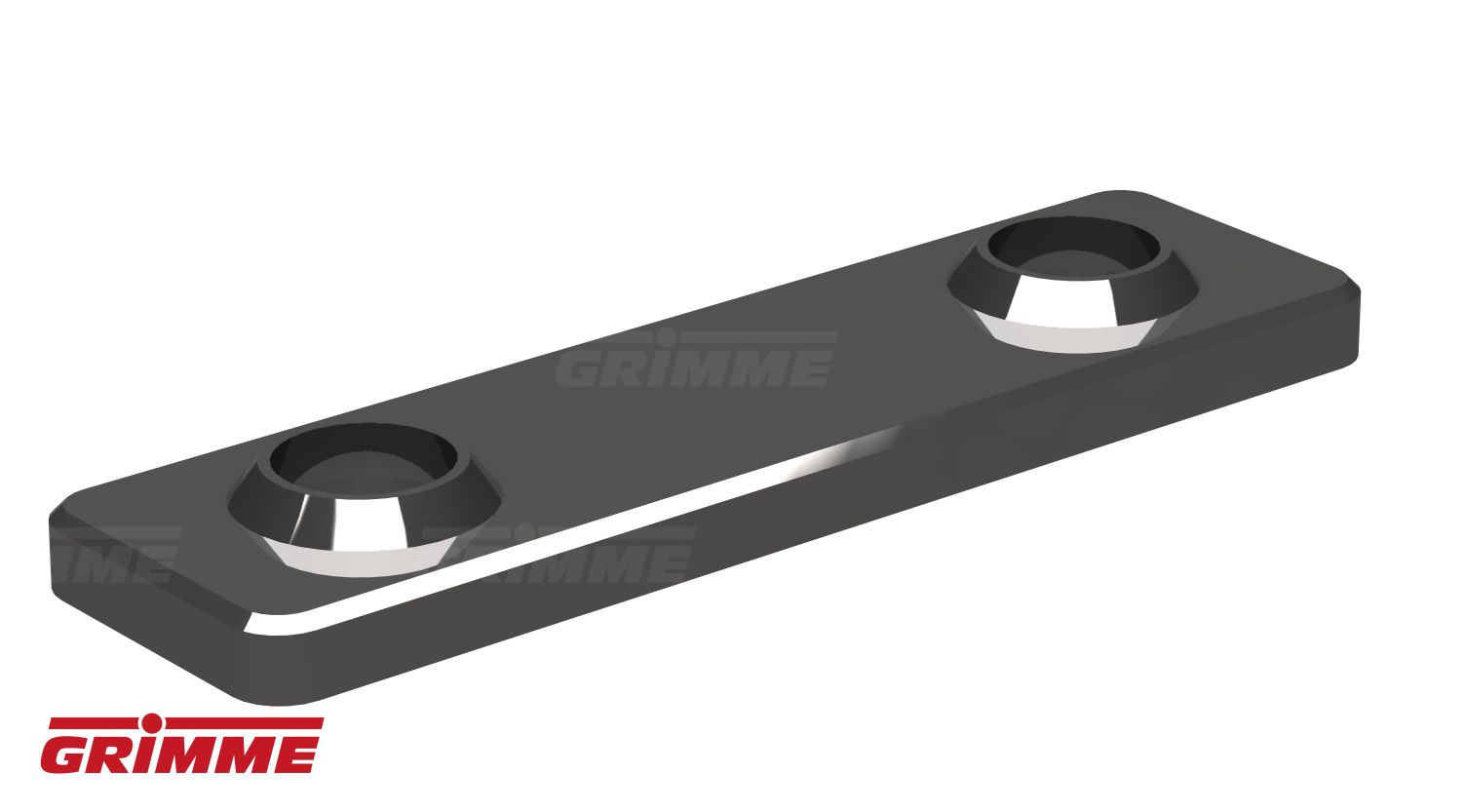

Nietplatte
Aantal in de bouwgroep:
1 Stuk / Pos. 90
COUNTER-SUNK RIVET 6X26
Aantal in de bouwgroep:
1 Stuk / Pos. 95

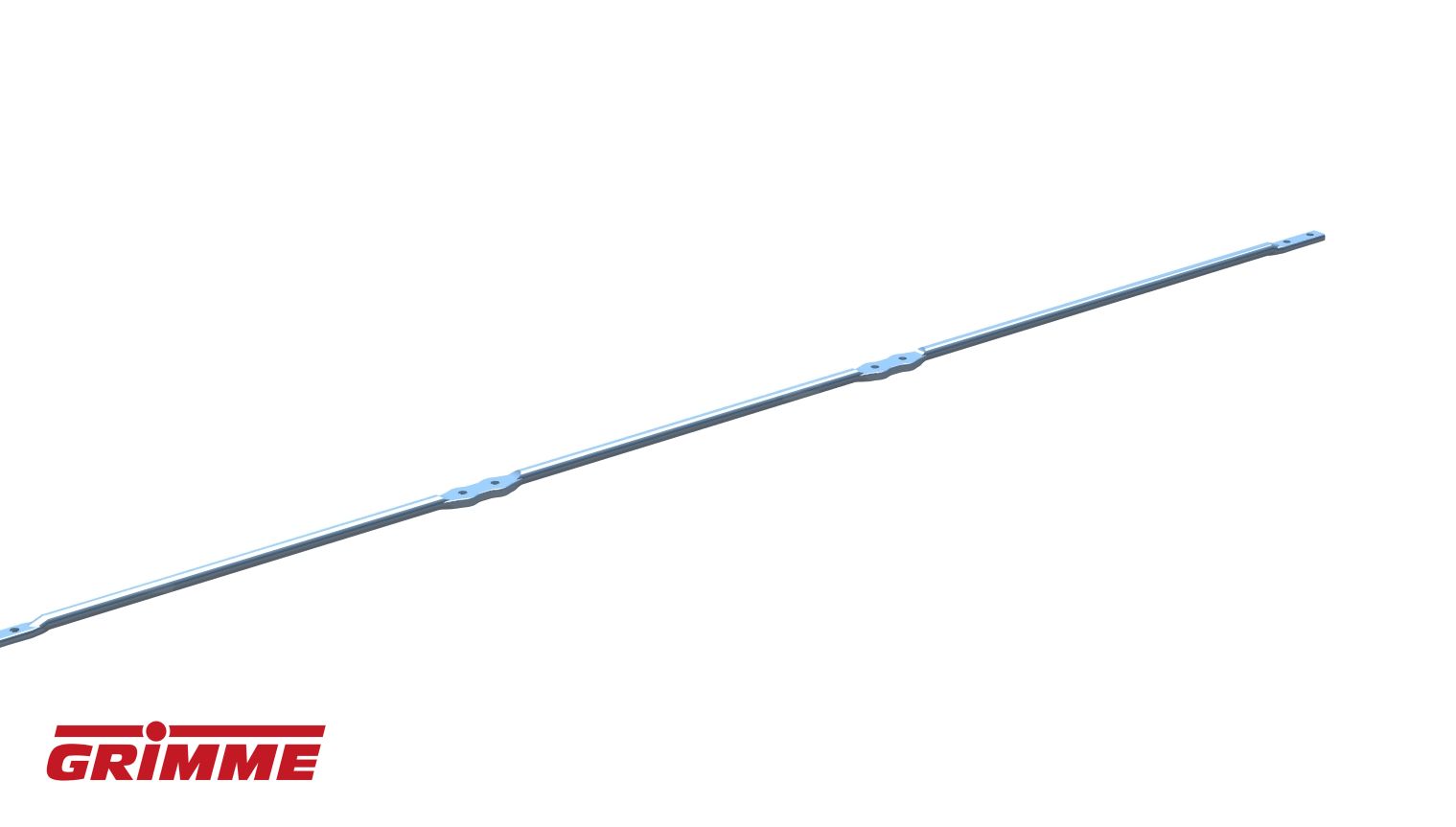

BAR 11X1456 CEFL
Aantal in de bouwgroep:
1 Stuk / Pos. 100

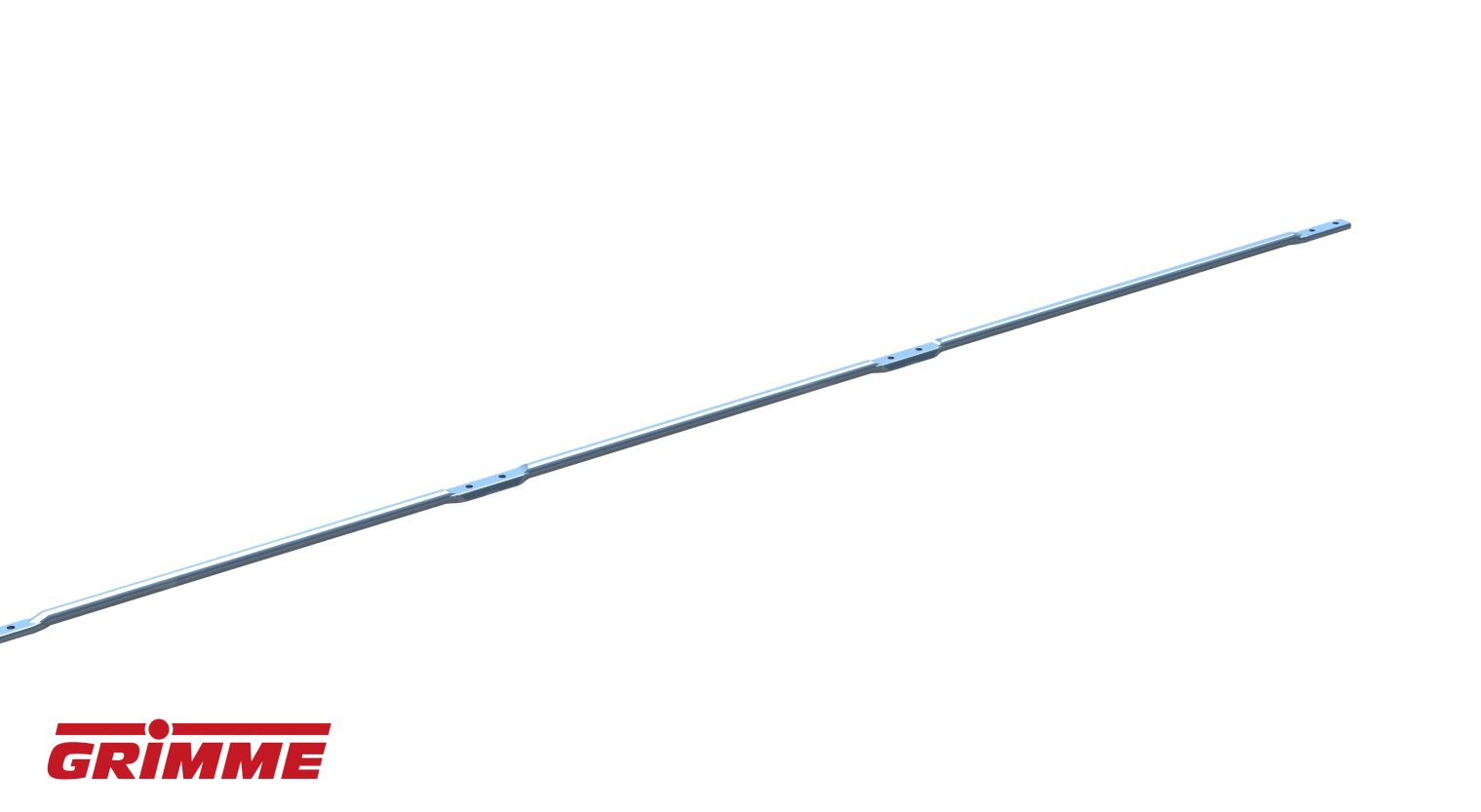

BAR 12,5X1456 CEFL
Aantal in de bouwgroep:
1 Stuk / Pos. 105

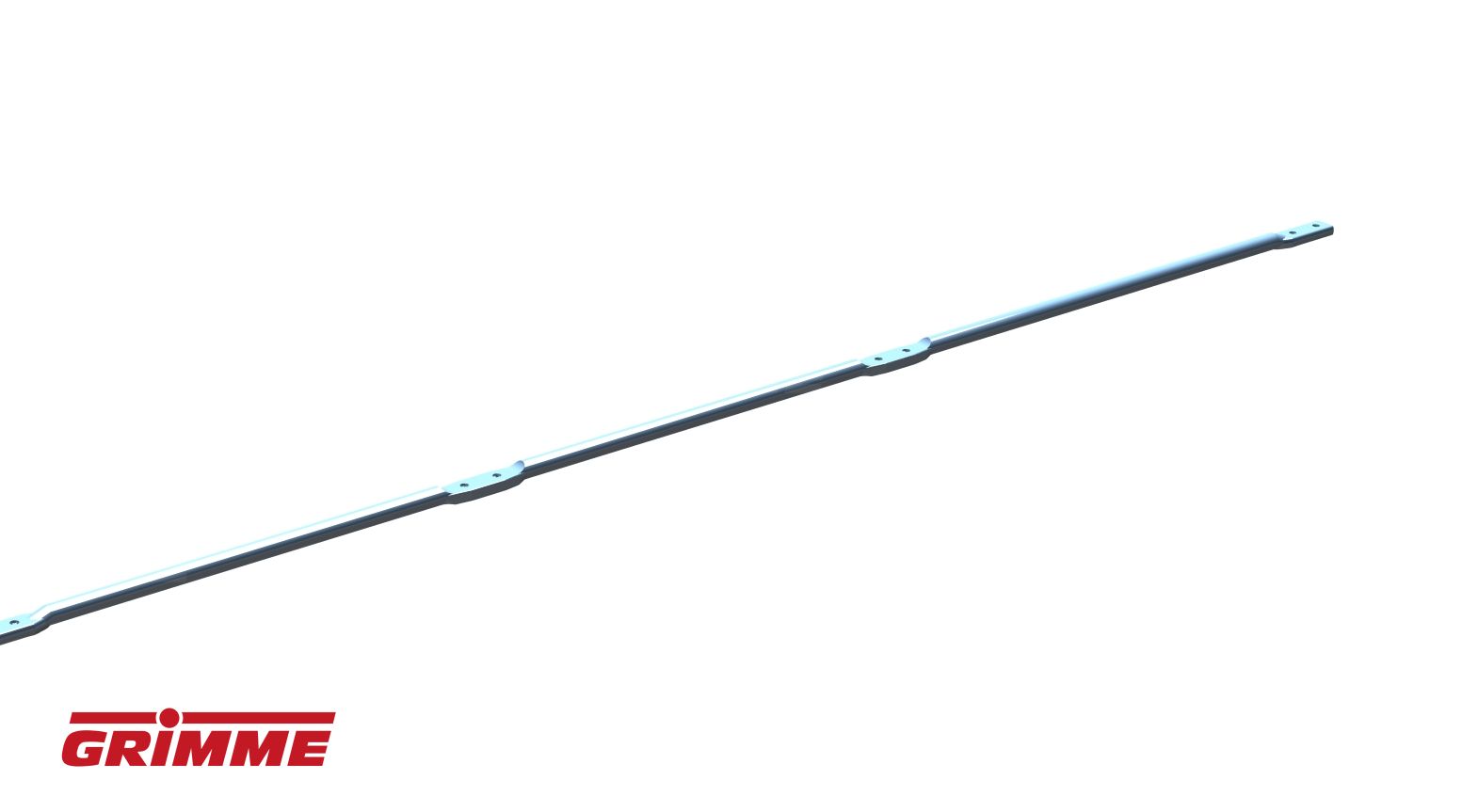

BAR 16X1456 CEFL
Aantal in de bouwgroep:
1 Stuk / Pos. 110

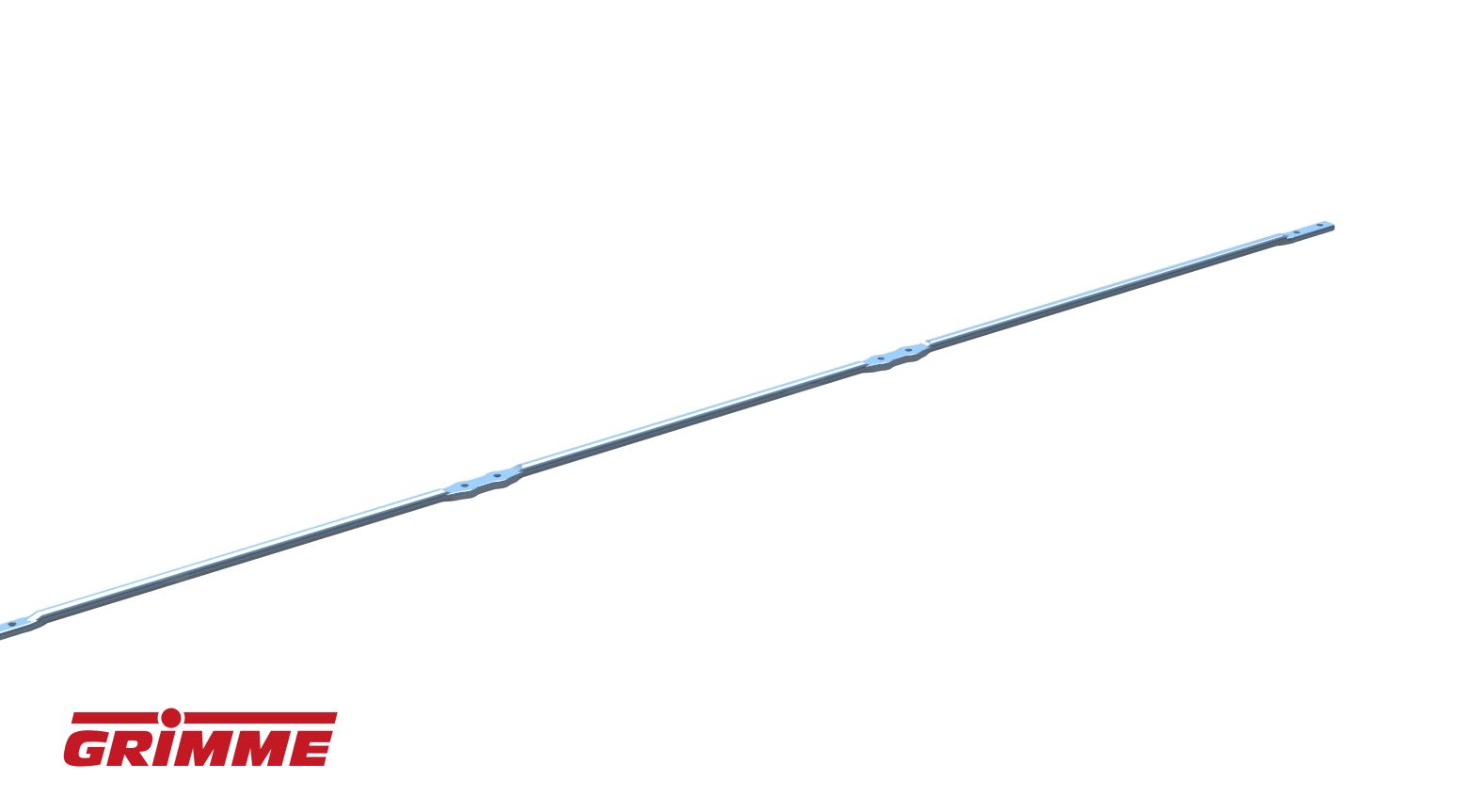

BAR 12X1456 CEFL
Aantal in de bouwgroep:
2 Stuk / Pos. 115
BT-BIN TYPE1 P28 DBH32 OU
Aantal in de bouwgroep:
3 Stuk / Pos. 120
BT-BIN TYPE1 P28 DBH32 IN
Aantal in de bouwgroep:
3 Stuk / Pos. 125
BT-BIN TYPE1 P32 DBH32 OU
Aantal in de bouwgroep:
3 Stuk / Pos. 130
BT-BIN TYPE1 P32 DBH32 IN
Aantal in de bouwgroep:
3 Stuk / Pos. 135
BT-BIN TYPE1 P36 DBH32 OU
Aantal in de bouwgroep:
3 Stuk / Pos. 140
BT-BIN TYPE1 P36 DBH32 IN
Aantal in de bouwgroep:
3 Stuk / Pos. 145
BT-BIN TYPE1 P40 DBH32 OU
Aantal in de bouwgroep:
3 Stuk / Pos. 150
BT-BIN TYPE1 P40 DBH32 IN
Aantal in de bouwgroep:
3 Stuk / Pos. 155
Riemenverbinder
Aantal in de bouwgroep:
3 Stuk / Pos. 160
BT-BIN TYPE1 P45 DBH32 IN
Aantal in de bouwgroep:
3 Stuk / Pos. 165
THREADED BUSH 15X10,2X17
Aantal in de bouwgroep:
6 Stuk / Pos. 170
BUSHING 15X10,2X25,5
Aantal in de bouwgroep:
3 Stuk / Pos. 175
COUNTER-SUNK RIVET 6X30
Aantal in de bouwgroep:
16 Stuk / Pos. 180

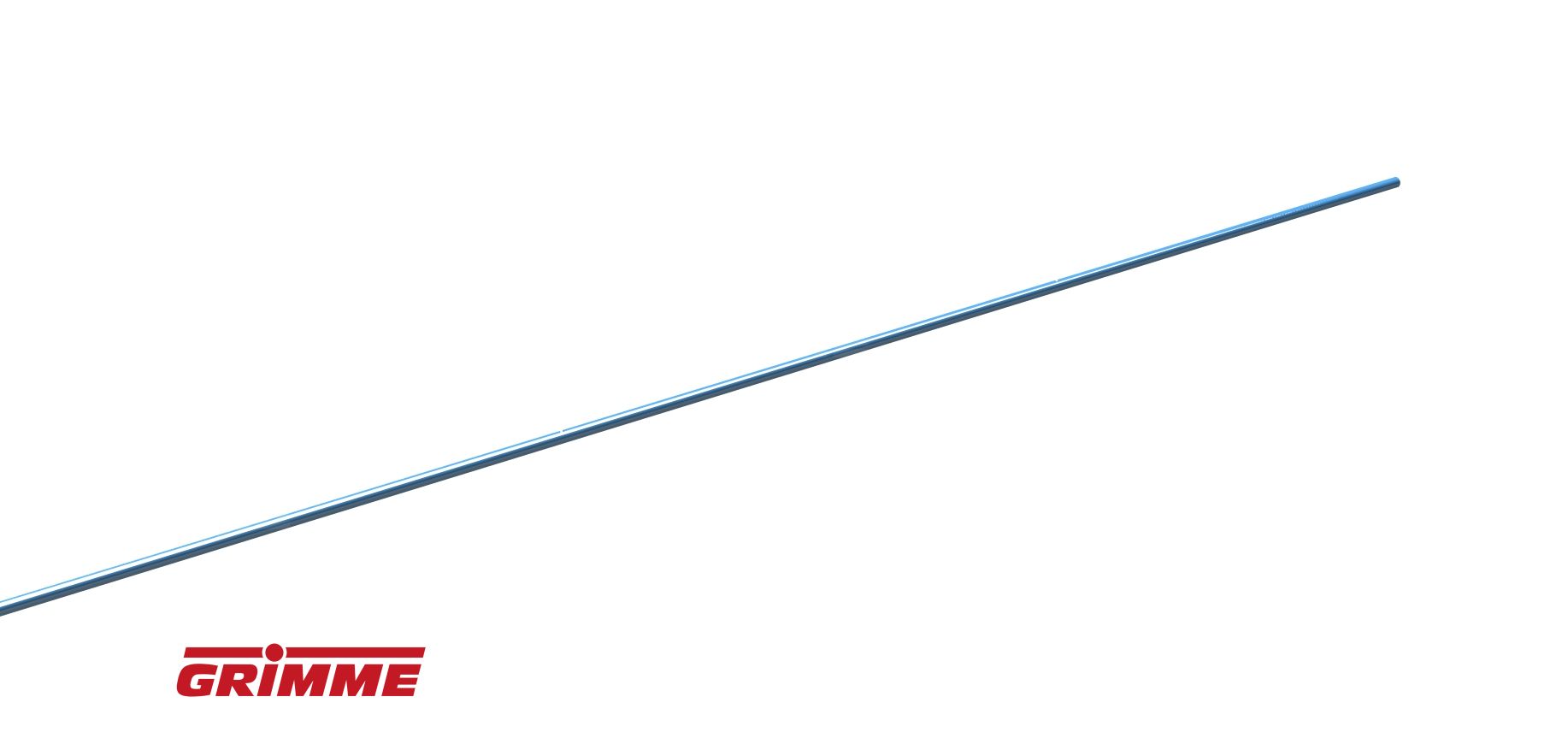

JOINING BAR 9,9X1460
Aantal in de bouwgroep:
1 Stuk / Pos. 185
COLLAR DM10.2
Aantal in de bouwgroep:
2 Stuk / Pos. 190
GRUB BOLT M6X8-DIN914 flZn
Aantal in de bouwgroep:
2 Stuk / Pos. 195
