Teile nach Unterbaugruppen
Ihre Maschine: KARTOFFELVOLLERNTER SE 150-60 SE150-60(S/N: 41604307) ändern ▸

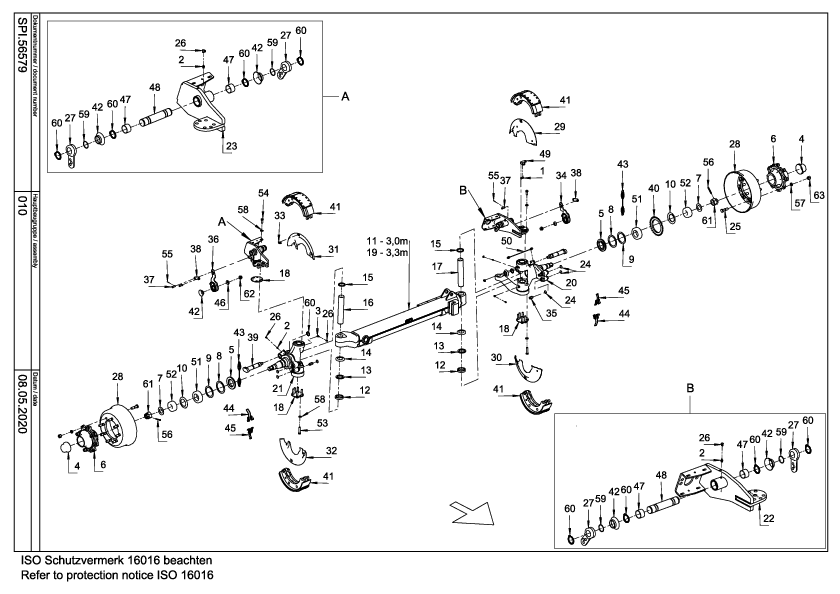

Zeichnung Unterbaugruppe
▸ Gewählte Baugruppe
Mitnehmer
Sensor
Sensor
Gewählte Unterbaugruppe
Teile in der Unterbaugruppe
Mitnehmer
Anzahl in Baugruppe:
1 Stück / Pos. 1
K-SCHM-NIPPEL H1/S-M10X1 DIN71
Anzahl in Baugruppe:
4 Stück / Pos. 2
K-SCHM-NIPPEL-H3/S M10X1 71412
Anzahl in Baugruppe:
4 Stück / Pos. 3
KAPSEL 115X2 03.212.23.09.0
Anzahl in Baugruppe:
2 Stück / Pos. 4
STOSSRING 05.370.06.48.0
Anzahl in Baugruppe:
2 Stück / Pos. 5
NABE 03.271.54.26.0
Anzahl in Baugruppe:
2 Stück / Pos. 6
U-SCHEIBE 03.320.73.13.0
Anzahl in Baugruppe:
2 Stück / Pos. 7
RING 03.310.97.31.0
Anzahl in Baugruppe:
2 Stück / Pos. 8
RING 03.310.97.32.0
Anzahl in Baugruppe:
2 Stück / Pos. 9
Abdeckblech
Anzahl in Baugruppe:
2 Stück / Pos. 10
LENKACHSKOERPER ACHSE 3m
Anzahl in Baugruppe:
1 Stück / Pos. 11
DRUCKSCHEIBE
Anzahl in Baugruppe:
2 Stück / Pos. 12
DRUCKSCHEIBE
Anzahl in Baugruppe:
2 Stück / Pos. 13
Dichtkappe
Anzahl in Baugruppe:
2 Stück / Pos. 14
Dichtring
Anzahl in Baugruppe:
2 Stück / Pos. 15
LENKBOLZEN
Anzahl in Baugruppe:
1 Stück / Pos. 16
LENKBOLZEN
Anzahl in Baugruppe:
1 Stück / Pos. 17
Abdeckscheibe
Anzahl in Baugruppe:
3 Stück / Pos. 18
LENKACHSKOERPER ACHSE 3,30m
Anzahl in Baugruppe:
1 Stück / Pos. 19
LENKGABEL LINKS
Anzahl in Baugruppe:
1 Stück / Pos. 20
LENKGABEL RECHTS
Anzahl in Baugruppe:
1 Stück / Pos. 21
GRUNDPLATTE LINKS
Anzahl in Baugruppe:
1 Stück / Pos. 22
GRUNDPLATTE RECHTS
Anzahl in Baugruppe:
1 Stück / Pos. 23
HAKENSPRENGRING D=33/30
Anzahl in Baugruppe:
8 Stück / Pos. 24
Radbolzen
Anzahl in Baugruppe:
16 Stück / Pos. 25
SCHUTZKAPPE
Anzahl in Baugruppe:
8 Stück / Pos. 26
BREMSHEBEL
Anzahl in Baugruppe:
4 Stück / Pos. 27
BREMSTROMMEL
Anzahl in Baugruppe:
2 Stück / Pos. 28
Verschlussdeckel
Anzahl in Baugruppe:
1 Stück / Pos. 29
Verschlussdeckel
Anzahl in Baugruppe:
1 Stück / Pos. 30
Verschlussdeckel
Anzahl in Baugruppe:
1 Stück / Pos. 31
Verschlussdeckel
Anzahl in Baugruppe:
1 Stück / Pos. 32
STOPFEN
Anzahl in Baugruppe:
1 Stück / Pos. 33
GESTÄNGESTELLER LINKS
Anzahl in Baugruppe:
1 Stück / Pos. 34
Bolzen
Anzahl in Baugruppe:
4 Stück / Pos. 35
GESTÄNGESTELLER RECHTS
Anzahl in Baugruppe:
1 Stück / Pos. 36
Bolzen
Anzahl in Baugruppe:
4 Stück / Pos. 37
PLATTE
Anzahl in Baugruppe:
4 Stück / Pos. 38
BREMSNOCKENWELLE
Anzahl in Baugruppe:
2 Stück / Pos. 39
RING
Anzahl in Baugruppe:
1 Stück / Pos. 40
BREMSBACKEN
Anzahl in Baugruppe:
4 Stück / Pos. 41
Dichtring
Anzahl in Baugruppe:
6 Stück / Pos. 42
ZUGFEDER
Anzahl in Baugruppe:
2 Stück / Pos. 43
ZUGFEDER
Anzahl in Baugruppe:
2 Stück / Pos. 44
Zugfeder
Anzahl in Baugruppe:
2 Stück / Pos. 45
SCHEIBE
Anzahl in Baugruppe:
2 Stück / Pos. 46
BUCHSE
Anzahl in Baugruppe:
4 Stück / Pos. 47
WELLE
Anzahl in Baugruppe:
2 Stück / Pos. 48
Sensor
Anzahl in Baugruppe:
1 Stück / Pos. 49
Sensor
Anzahl in Baugruppe:
1 Stück / Pos. 50
Kegelrollenlager
Anzahl in Baugruppe:
2 Stück / Pos. 51
Kegelrollenlager
Anzahl in Baugruppe:
2 Stück / Pos. 52
Sechskantschraube
Anzahl in Baugruppe:
12 Stück / Pos. 53
SKT-SCHR M16X40 933-8.8-VERZ
Anzahl in Baugruppe:
12 Stück / Pos. 54
SPLINT 3,2X25 DIN94-VERZ
Anzahl in Baugruppe:
4 Stück / Pos. 55
SPLINT 8X63 DIN94-VERZ
Anzahl in Baugruppe:
2 Stück / Pos. 56
LIMESRING C22-VERZ
Anzahl in Baugruppe:
16 Stück / Pos. 57
CONTACT-SCHEIBE FORM M 16 VERZ
Anzahl in Baugruppe:
24 Stück / Pos. 58
SPRENGRING SW 40
Anzahl in Baugruppe:
4 Stück / Pos. 59
SICHERUNGSRING AS 42x2,5 471
Anzahl in Baugruppe:
10 Stück / Pos. 60
KRONENMUTTER M42X2
Anzahl in Baugruppe:
2 Stück / Pos. 61
SKT-MUTTER M22X1,5 DIN980-VERZ
Anzahl in Baugruppe:
2 Stück / Pos. 62
RADMUTTER
Anzahl in Baugruppe:
16 Stück / Pos. 63
