Onderdelen volgens onderliggende bouwgroepen:
Uw machine: GETR. AARD.ROOIER GT 170 M+S GT170(Serienummer: 45002062) Wijzigen ▸

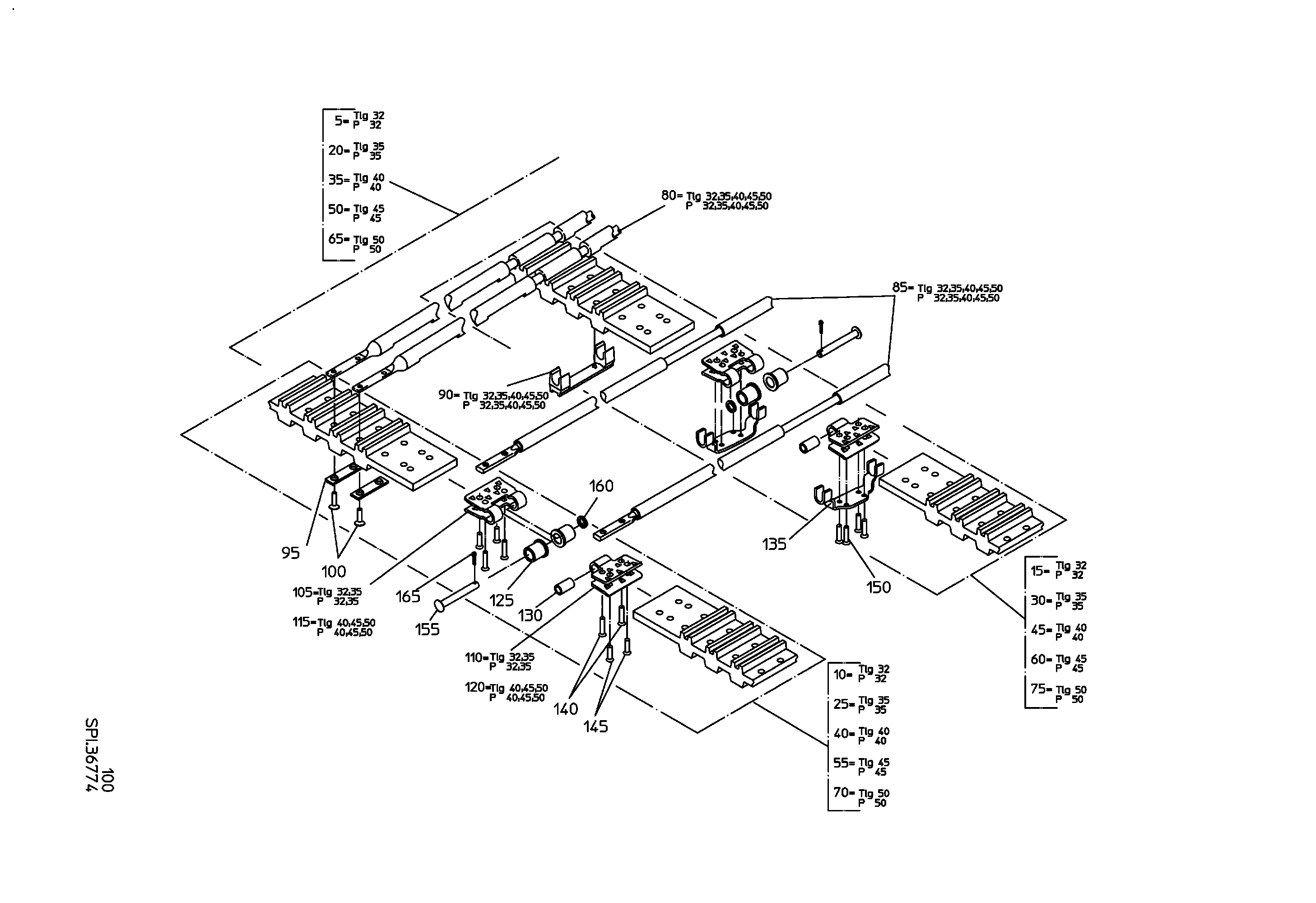

Tekening onderliggende bouwgroep
▸ Gekozen bouwgroep:
RIVET PLATE 32/5
BT-BIN TYPE2 P35 DBH32 OU
BT-BIN TYPE2 P35 DBH32 IN
BT-BIN TYPE2 P40 DBH32 OU
BT-BIN TYPE2 P40 DBH32 IN
THREADED BUSH 12X8,2X16,5
BUSHING 12X8,2X21
COLLAR STUD 7,8X66
Gekozen onderliggende bouwgroep
Onderdelen in de onderliggende bouwgroep
2.MW LONG VULC 1631-68-32
Aantal in de bouwgroep:
1 Stuk / Pos. 5
OUTER BELT 67DCA 60/32
Aantal in de bouwgroep:
2 Stuk / Pos. 10
CENTRE BELT 67DCA 60/32
Aantal in de bouwgroep:
1 Stuk / Pos. 15
2.MAIN WEB LONG 35MM VULC GT
Aantal in de bouwgroep:
1 Stuk / Pos. 20
Aussenriemen
Aantal in de bouwgroep:
2 Stuk / Pos. 25
CENTRE BELT 61DCA-ONO 60/35
Aantal in de bouwgroep:
1 Stuk / Pos. 30
2.MAIN WEB LONG 40MM VULC GT
Aantal in de bouwgroep:
1 Stuk / Pos. 35
OUTER BELT 53DCA-ONO 60/40
Aantal in de bouwgroep:
2 Stuk / Pos. 40
CENTRE BELT 53DCA-ONO 60/40
Aantal in de bouwgroep:
1 Stuk / Pos. 45
2.MAIN WEB LONG 45MM COV GT
Aantal in de bouwgroep:
1 Stuk / Pos. 50
OUTER BELT 47DCA-ONO 60/45
Aantal in de bouwgroep:
2 Stuk / Pos. 55
CENTRE BELT 47DCA-ONO 60/45
Aantal in de bouwgroep:
1 Stuk / Pos. 60
2.MAIN WEB LONG 50MM VULC GT
Aantal in de bouwgroep:
1 Stuk / Pos. 65
OUTER BELT 43DCA-ONO 60/50
Aantal in de bouwgroep:
2 Stuk / Pos. 70
CENTRE BELT 43DCA-ONO 60/50
Aantal in de bouwgroep:
1 Stuk / Pos. 75
BAR COATED 1623
Aantal in de bouwgroep:
1 Stuk / Pos. 80
BAR 10X1624 W FTU
Aantal in de bouwgroep:
1 Stuk / Pos. 85
CLAMP DM9 BT60
Aantal in de bouwgroep:
1 Stuk / Pos. 90
RIVET PLATE 32/5
Aantal in de bouwgroep:
1 Stuk / Pos. 95
COUNTER-SUNK RIVET 5X19
Aantal in de bouwgroep:
1 Stuk / Pos. 100
BT-BIN TYPE2 P35 DBH32 OU
Aantal in de bouwgroep:
3 Stuk / Pos. 105
BT-BIN TYPE2 P35 DBH32 IN
Aantal in de bouwgroep:
3 Stuk / Pos. 110
BT-BIN TYPE2 P40 DBH32 OU
Aantal in de bouwgroep:
3 Stuk / Pos. 115
BT-BIN TYPE2 P40 DBH32 IN
Aantal in de bouwgroep:
3 Stuk / Pos. 120
THREADED BUSH 12X8,2X16,5
Aantal in de bouwgroep:
6 Stuk / Pos. 125
BUSHING 12X8,2X21
Aantal in de bouwgroep:
3 Stuk / Pos. 130
CLAMP DM10 DBH32/32
Aantal in de bouwgroep:
2 Stuk / Pos. 135
COUNTER-SUNK RIVET 5X24
Aantal in de bouwgroep:
8 Stuk / Pos. 140
COUNTER-SUNK RIVET 5X20
Aantal in de bouwgroep:
8 Stuk / Pos. 145
COUNTER-SUNK RIVET 5X23
Aantal in de bouwgroep:
8 Stuk / Pos. 150
COLLAR STUD 7,8X66
Aantal in de bouwgroep:
3 Stuk / Pos. 155
FLAT WASHER B8,4 DIN125 -GAL
Aantal in de bouwgroep:
3 Stuk / Pos. 160
COTTER PIN 3,2X14 DIN94-GAL
Aantal in de bouwgroep:
3 Stuk / Pos. 165
