Teile nach Unterbaugruppen
Ihre Maschine: KARTOFFELVOLLERNTER GT 170 M+S GT170(S/N: 45002062) ändern ▸

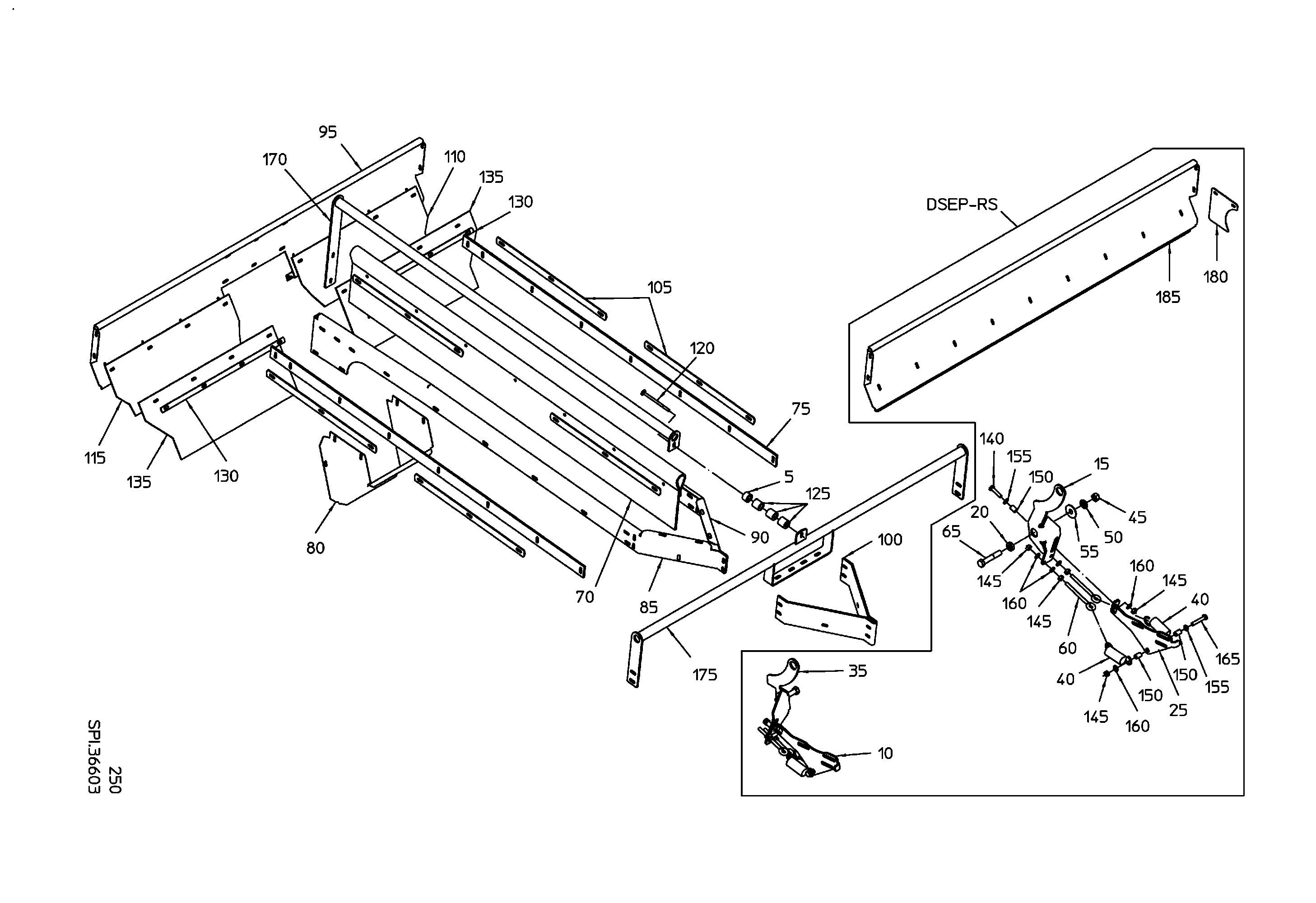

Zeichnung Unterbaugruppe
▸ Gewählte Baugruppe
Distanzstueck
Anschlagblech
Lagerblech
SCHEIBE 16,5X30X8
Anschlagblech
Lagerblech
Zugfeder
GEWINDEÖSE
Distanzstueck
Sechskantschraube
Praezisionsrohr
Gewählte Unterbaugruppe
Teile in der Unterbaugruppe
Distanzstueck
Anzahl in Baugruppe:
1 Stück / Pos. 5
Anschlagblech
Anzahl in Baugruppe:
1 Stück / Pos. 10
Lagerblech
Anzahl in Baugruppe:
1 Stück / Pos. 15
SCHEIBE 16,5X30X8
Anzahl in Baugruppe:
2 Stück / Pos. 20
Anschlagblech
Anzahl in Baugruppe:
1 Stück / Pos. 25
Lagerblech
Anzahl in Baugruppe:
1 Stück / Pos. 35
Zugfeder
Anzahl in Baugruppe:
4 Stück / Pos. 40
Sechskantmutter
Anzahl in Baugruppe:
2 Stück / Pos. 45
CONTACT-SCHEIBE FORM M 16 VERZ
Anzahl in Baugruppe:
2 Stück / Pos. 50
SCHEIBE A 17 DIN9021-VERZ
Anzahl in Baugruppe:
2 Stück / Pos. 55
GEWINDEÖSE
Anzahl in Baugruppe:
4 Stück / Pos. 60
Sechskantschraube
Anzahl in Baugruppe:
2 Stück / Pos. 65
Gummimatte
Anzahl in Baugruppe:
1 Stück / Pos. 70
Gummilippe
Anzahl in Baugruppe:
2 Stück / Pos. 75
RUTSCHE
Anzahl in Baugruppe:
1 Stück / Pos. 80
Kanalblech
Anzahl in Baugruppe:
1 Stück / Pos. 85
Kanalblech
Anzahl in Baugruppe:
1 Stück / Pos. 90
BLECH HINTEN
Anzahl in Baugruppe:
1 Stück / Pos. 95
Gummilippe
Anzahl in Baugruppe:
1 Stück / Pos. 100
KLEMMLEISTE VORNE
Anzahl in Baugruppe:
6 Stück / Pos. 105
PLATTE
Anzahl in Baugruppe:
1 Stück / Pos. 110
PLATTE
Anzahl in Baugruppe:
1 Stück / Pos. 115
Flachrundschraube
Anzahl in Baugruppe:
1 Stück / Pos. 120
Distanzstueck
Anzahl in Baugruppe:
3 Stück / Pos. 125
KLEMMLEISTE
Anzahl in Baugruppe:
2 Stück / Pos. 130
Gummi
Anzahl in Baugruppe:
2 Stück / Pos. 135
Sechskantschraube
Anzahl in Baugruppe:
2 Stück / Pos. 140
Sechskantmutter
Anzahl in Baugruppe:
11 Stück / Pos. 145
Praezisionsrohr
Anzahl in Baugruppe:
6 Stück / Pos. 150
SCHEIBE A10,5 DIN125-VERZ
Anzahl in Baugruppe:
4 Stück / Pos. 155
CONTACT-SCHEIBE FORM M 10 VERZ
Anzahl in Baugruppe:
11 Stück / Pos. 160
SKT-SCHR M10X60 933-8.8-VERZ
Anzahl in Baugruppe:
2 Stück / Pos. 165
GUMMIHALTER
Anzahl in Baugruppe:
1 Stück / Pos. 170
QUERROHR
Anzahl in Baugruppe:
1 Stück / Pos. 175
ABDECKUNG-RS ANTRIEB VERB
Anzahl in Baugruppe:
1 Stück / Pos. 180
BLECH HINTEN
Anzahl in Baugruppe:
1 Stück / Pos. 185
